Alice nel Paese della Matematica
ovvero Viaggio nel mondo dei sistemi di numerazione posizionali

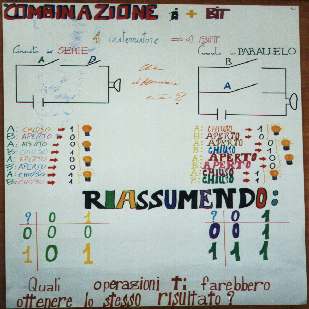

Combinazione di BIT

Leibniz: "Ebbene, con l’avvento dell’elettricità, ciò è stato possibile, per cui si sono potuti disporre gli interruttori in due modi diversi:

  • in serie (cioè uno di seguito all'altro);
  • in parallelo (cioè uno sotto l'altro)

e così i giochi e le combinazioni si sono fatti sempre più interessanti e sempre più complessi.

Tieni presente che:

1 interruttore à 1 Bit --> 2 possibilità: ON/OFF --> 0/1

Circuito in serie



Circuito in parallelo

Interruttore A

aperto



Interruttore A

aperto



Interruttore B

aperto

Lampadina spenta



Interruttore B

aperto

Lampadina spenta



Interruttore A

chiuso



Interruttore A

chiuso



Interruttore B

aperto

Lampadina spenta



Interruttore B

aperto

Lampadina accesa



Interruttore A

aperto



Interruttore A

aperto



Interruttore B

chiuso

Lampadina spenta



Interruttore B

chiuso

Lampadina accesa



Interruttore A

chiuso



Interruttore A

chiuso



Interruttore B

chiuso

Lampadina accesa



Interruttore B

chiuso

Lampadina accesa

Riassumendo

Operazione? Operazione!

A

B

A?B

A

B

A!B

0 0

0

0 0

0

1 0

0

1 0

1

0 1

0

0 1

1

1 1

1

1

1

1

(Quali operazioni matematiche ti farebbero ottenere lo stesso risultato?)

Alice: "E’ veramente un’idea "luminosa"! E se mettessimo più interruttori, cosa succederebbe?"

1 interruttore à 1 Bit

2 interruttori à 2 Bit

3 interruttori à 3 Bit

Quindi otterremmo dei circuiti sempre più complessi e potremmo ottenere delle combinazioni sempre più numerose; infatti..."

1 BIT 2 BIT 3 BIT 4 BIT
0 00 000
1 01 001
  10 010
  11 100
    011
    101
    110
    111

Quante combinazioni? Contale!"

1 Bit --> 2 = 2¹

2 Bit --> 4 = 2²

3 Bit --> 8 = 2³

4 Bit --> ?

Leibniz: "Hai capito come si esegue il calcolo? E’ sufficiente conoscere le potenze del 2! Facile, vero?"

Alice: "Hai ragione! Ma guarda che combinazione: sono sempre le potenze del 2 che spuntano da ogni parte!"

Leibniz: "Sai com’è andata a finire? Che a forza di 0 e 1, di circuiti accesi e spenti, di tasti ON/OFF dagli anni intorno al 1940 a tutt’oggi gli scienziati sono riusciti a costruire delle macchine stupende, supersoniche che fanno i calcoli a velocità strabilianti e che risolvono contemporaneamente più problemi e che hanno chiamato

COMPUTER!!!"
