Trasmissione TDM e PAM

Al tempo in cui la realizzazione del componente di quantizzazione presentava discrete difficoltà circuitali, si pensò^4.4 di sfruttare il Teorema del campionamento per inviare su di un unico collegamento più comunicazioni multiplate a divisione di tempo (TDM = Time Division Multiplex).

0.600000

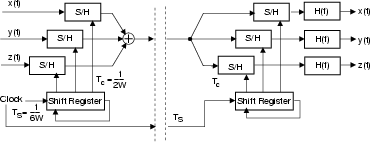

E' sufficiente infatti sommare alla funzione x^o$\left(\vphantom{ t}\right.$t$\left.\vphantom{ t}\right)$ altri segnali simili, ad esempio y^o$\left(\vphantom{ t}\right.$t$\left.\vphantom{ t}\right)$, z^o$\left(\vphantom{ t}\right.$t$\left.\vphantom{ t}\right)$ come mostrato in Figura, ognuno campionato a frequenza 2W, ma sfasato rispetto agli altri, realizzando la cosiddetta onda PAM (Pulse Amplitude Modulation, modulazione ad ampiezza di impulsi), con impulsi separati da un intervallo T_S = ${\frac{1}{2NW}}$ = ${\frac{T_{c}}{N}}$, con N pari al numero di segnali multiplati. Il pedice _S indica che si tratta di un periodo di simbolo.

0.400000

Il segnale x_PAM$\left(\vphantom{ t}\right.$t$\left.\vphantom{ t}\right)$ composto dalle 3 sorgenti dell'esempio della figura in alto è mostrato a lato, e può essere nuovamente campionato estraendo x$\left(\vphantom{ nT_{c}}\right.$nT_c$\left.\vphantom{ nT_{c}}\right)$, y$\left(\vphantom{ nT_{c}}\right.$nT_c$\left.\vphantom{ nT_{c}}\right)$, z$\left(\vphantom{ nT_{c}}\right.$nT_c$\left.\vphantom{ nT_{c}}\right)$, mentre i segnali x$\left(\vphantom{ t}\right.$t$\left.\vphantom{ t}\right)$, y$\left(\vphantom{ t}\right.$t$\left.\vphantom{ t}\right)$ e z$\left(\vphantom{ t}\right.$t$\left.\vphantom{ t}\right)$ sono riprodotti facendone passare gli impulsi campionati a frequenza 2W in un filtro di ricostruzione con banda W.
