Canale telefonico

0.250000

Le caratteristiche del collegamento offerto dalla comune linea telefonica tengono conto di molteplici aspetti. Uno di questi, forse il principale^8.3, è la limitazione della banda del canale, per cui la trasmissione è garantita solo in un intervallo di frequenze comprese tra i 300 ed i 3400 Hz, mentre la banda nominale (ovvero l'occupazione di banda in una trasmissione FDM) risulta essere di 4000 Hz^8.4. Discutiamo brevemente le origini storiche di tali limitazioni. L'assenza della regione -300÷300 Hz è legata alla presenza, all'interno del telefono, di un componente (detto ibrido^8.5) che di fatto impedisce la trasmissione di frequenze molto basse.

0.500000

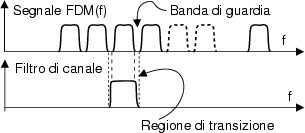

Per lungo tempo, il traffico telefonico è stato multiplato su collegamenti FDM punto-punto, con i singoli canali modulati AM-BLU (vedi §9.1.2), che richiede la rimozione delle componenti frequenziali più basse. Inoltre, la necessità di separare tra loro i canali multiplati FDM mediante i filtri di canale che, per essere economicamente realizzabili, devono presentare una regione di transizione di estensione apprezzabile, ha determinato l'esigenza di prevedere tra due canali contigui un intervallo di frequenze detto banda di guardia (pari a 900 Hz) che determina la limitazione a 3400 Hz per la massima frequenza di segnale, in modo da ottenere 300 + $\left(\vphantom{ 4000-3400}\right.$4000 - 3400$\left.\vphantom{ 4000-3400}\right)$ = 900 Hz.

In caso contrario infatti, all'uscita del filtro di canale si troverebbe anche parte del segnale di un canale contiguo producendo una interferenza tra messaggi diversi.

La limitazione in banda di un canale telefonico tra 300 e 3400 Hz è dunque uno dei motivi per i quali la connessione telefonica di un computer ad un fornitore di connettività numerica (ad es. un provider Internet) richiede l'uso di un dispositivo (il modem) che effettui una forma di modulazione sul segnale da trasmettere.
